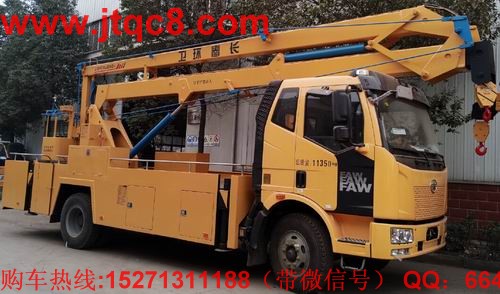

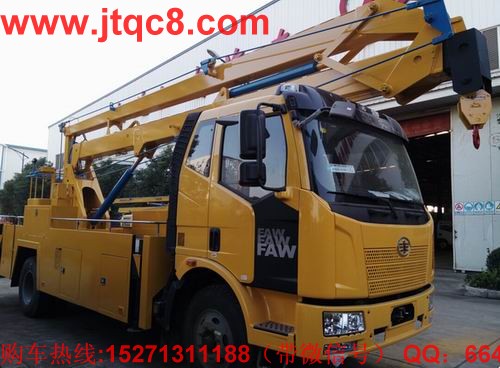

解放20米高空作業車（國四） 主要參數
|
|
|
產品商標 |
江特牌 |
公告批次 |
245 |
|
產品名稱 |
JDF5110JGKC4型 |
產品號 |
ZKGS441Y01Z |
|
總質量(Kg) |
11350 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸 |
9500×2500×3950 |
|
整備質量(Kg) |
11155 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
22/11 |
前懸/后懸 |
1400/2650 |
|
軸數 |
2 |
軸距 |
5000,4700,4500,4200,4000,3800,3650 |
|
軸荷(Kg) |
3740/7610 |
最高車速(Km/h) |
93 |
|
其它 |
僅采用4700mm軸距;前伸750mm;側面防護及后下部防護裝置材料材質:Q235,側面防護為整體式結構;后下部防護裝置連接方式:焊接;后下部防護裝置斷面尺寸(寬×高):30×100(mm),后下部防護裝置離地高度:540mm. |
|
【底盤技術參數】 |
|
底盤型號 |
CA1120P62K1L2E4Z |
底盤名稱 |
平頭柴油載貨汽車底盤（二類） |
|
商標名稱 |
解放牌 |
生產企業 |
中國第一汽車集團公司 |
|
外形尺寸 |
8900,8150,7950,7650,7450,7000,6850×2364×2805 |
輪胎數 |
6 |
|
接近角/離去角(°) |
22/16 |
輪胎規格 |
8.25-20,8.25R20,9.00-20,9.00R20,9R22.5 |
|
鋼板彈簧片數 |
10/12+8,13/12+8,12/12+8 |
前輪距 |
1800 |
|
燃料種類 |
柴油 |
后輪距 |
1800 |
|
排放標準 |
GB3847-2005,GB17691-2005國Ⅳ |
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
BF6M2012-22E4
BF6M2012-20E4
BF6M2012-18E4 |
中國第一汽車集團公司
中國第一汽車集團公司
中國第一汽車集團公司 |
6060
6060
6060 |
165
150
139 |
|
專用
功能 |
最大作業高度 |
20m |
最大作業幅度 |
8.5m |
|
工作斗額定載荷 |
200kg |
回轉角度 |
360 |
|
回轉速度 |
0~2r/min |
額定起吊質量 |
1000-2000kg（選裝） |
|
最大起吊高度 |
8.8m（選裝） |
支腿橫向跨距 |
3.25m |
|
上臂最大升角 |
70 |
下臂最大升角 |
140 |
|
