五十鈴后雙橋水罐消防車（12噸）主要技術參數
|
|
|
產品商標 |
江特牌 |
公告批次 |
273 |
|
產品名稱 |
水罐消防車 |
產品型號 |
JDF5242GXFSG110型水罐消防車 |
|
總質量(Kg) |
24480 |
罐體容積(m3) |
11.05 |
|
額定載質量(Kg) |
11050 |
外形尺寸 |
9775×2490×3560 |
|
整備質量(Kg) |
12980 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2+4 |
載質量利用系數 |
|
|
接近角/離去角(°) |
26/12 |
前懸/后懸 |
1335/1950 |
|
軸數 |
3 |
軸距 |
5100+1300 |
|
軸荷(Kg) |
6500/17980(并裝雙軸) |
最高車速(Km/h) |
85 |
|
其它 |
備注：后伸:90毫米;罐體總?cè)莘e為11.05立方米;載液量為11050kg;罐體尺寸(長×寬×高):3720×2150×1450(毫米);消防員按75千克/人計算;ABS控制器型號:APG3550500H1;ABS控制器生產企業:浙江亞太機電股份有限公司;側面防護及后下部防護裝置材料材質:Q235,整體式結構;后下部防護裝置離地高度:510mm. |
|
【底盤技術參數】 |
|
底盤型號 |
QL1250DRFZY |
底盤名稱 |
載貨汽車底盤 |
|
商標名稱 |
五十鈴牌 |
生產企業 |
慶鈴汽車股份有限公司 |
|
外形尺寸 |
10160,10940×2465×2810 |
輪胎數 |
10 |
|
接近角/離去角(°) |
26/12,26/9 |
輪胎規格 |
11.00-20 18PR,295/80R22.5 16PR |
|
鋼板彈簧片數 |
9/10 |
前輪距 |
1960 |
|
燃料種類 |
柴油 |
后輪距 |
1855/1855 |
|
排放標準 |
GB17691-2005(國Ⅳ),GB3847-2005 |
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
6HK1-TCSG40 |
慶鈴五十鈴(重慶)發動機有限公司 |
7790 |
206 |
液罐（外露式）
裝載量：水12000L
材質：水罐部分為優質碳鋼板
板厚：底板、前封板、后封板、隔板4mm，側板、防蕩板、頂板（防滑花紋鋼板）3mm
內部結構：焊接式，內設縱橫防蕩板，網格式結構，格間留有人孔，符合國家標準。

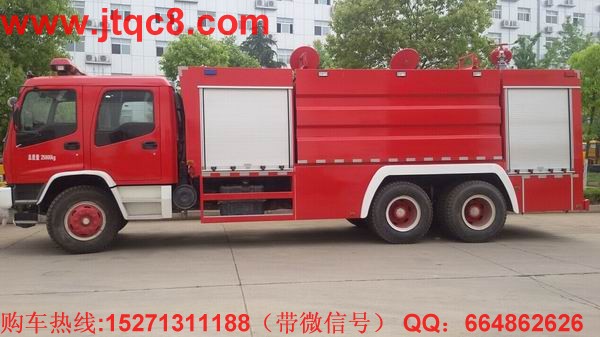

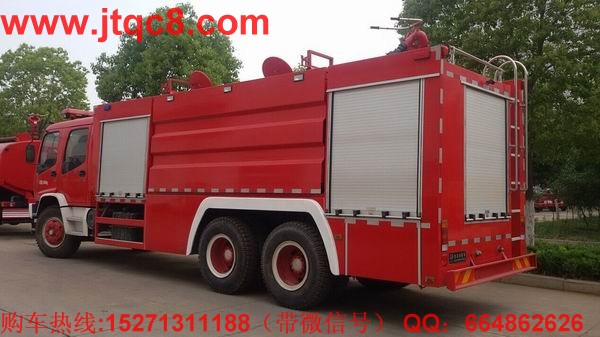

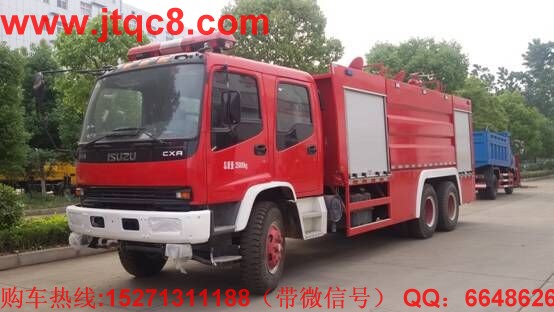

該車采用五十鈴國四底盤，車輛設計精巧，外型美觀大氣，線條流暢，整體式框架結構；
機動性能強，環保性能好，人性化設計，器材布置合理，取用方便；
消防泵型號:CB10/60型,流量:60L/S ,壓力:1.0MPa 引水時間：≤50s（吸深7m時）
消防炮型號:PS50水炮 流量：50L/S 壓力：1.0～1.2MPa
射 程：水≥60m 回轉角度：水平360°，俯仰-15°～80°

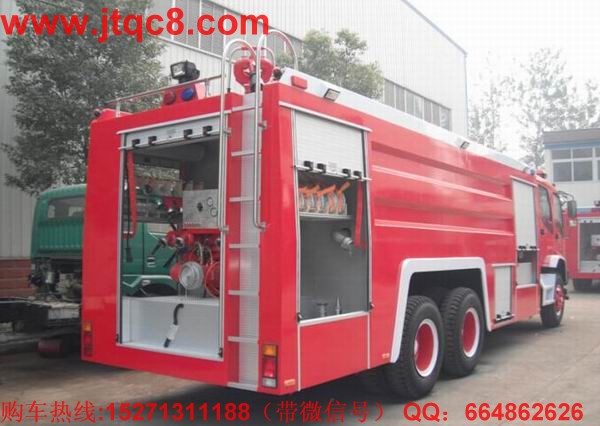

專用部分由液罐、泵室、器材箱、動力輸出及傳動系統、管路系統、電氣系統組成；
采用雙排整體式結構，視野開闊，消防車可在行進中滅火，射程遠，滅火戰斗力強。
|
