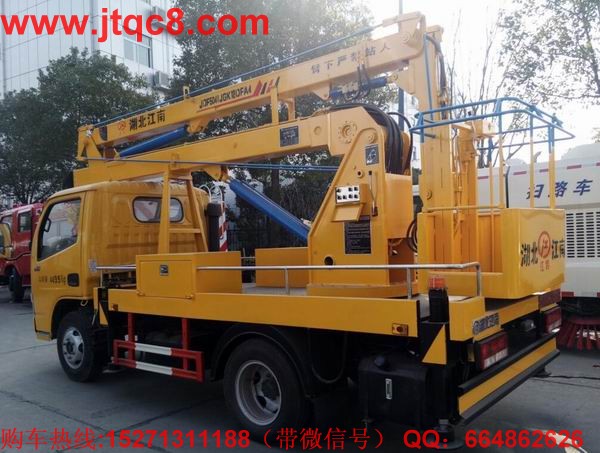

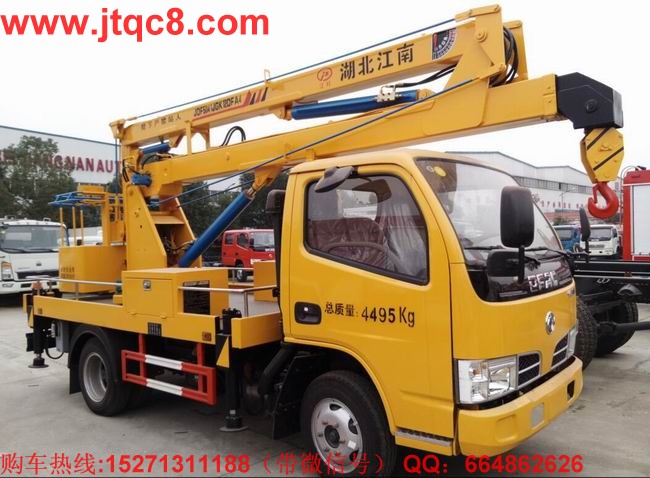

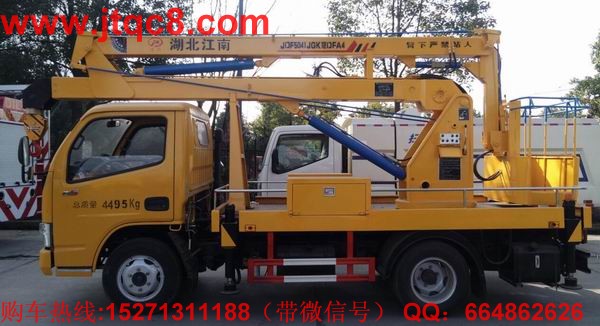

東風12米上藍牌升降車|東風12米藍牌高空作業車主要技術參數
|
|
|
|
|
|
產品商標 |
江特牌 |
公告批次 |
274 |
|
|
|
產品名稱 |
高空作業車 |
產品型號 |
JDF5041JGK12DFA4型高空作業車 |
|
|
|
總質量(Kg) |
4495 |
罐體容積(m3) |
|
|
|
|
額定載質量(Kg) |
|
外形尺寸 |
5995×1960×2980 |
|
|
|
整備質量(Kg) |
4365 |
貨廂尺寸 |
×× |
|
|
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
|
|
駕駛室準乘人數(人) |
2 |
載質量利用系數 |
|
|
|
|
接近角/離去角(°) |
26/17 |
前懸/后懸 |
1240/1540 |
|
|
|
軸數 |
2 |
軸距 |
2800 |
|
|
|
軸荷(Kg) |
1795/2700 |
最高車速(Km/h) |
95 |
|
|
|
其它 |
前伸415mm;隨底盤選裝駕駛室;吊鉤為選裝件;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接,后下部防護裝置斷面尺寸(寬×高):30×200(mm),離地高度:470mm. |
|
|
|
【底盤技術參數】 |
|
|
|
底盤型號 |
DFA1041SJ30D4 |
底盤名稱 |
載貨汽車底盤 |
|
|
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
|
|
外形尺寸 |
5208×1900×2150 |
輪胎數 |
6 |
|
|
|
接近角/離去角(°) |
26/23 |
輪胎規格 |
6.50-15 8PR,6.50R15 8PR,6.50-16 10PR,6.50R16 10PR |
|
|
|
鋼板彈簧片數 |
5/7+3,8/6+4 |
前輪距 |
1412,1445 |
|
|
|
燃料種類 |
柴油 |
后輪距 |
1396,1458 |
|
|
|
排放標準 |
GB3847-2005,GB17691-2005國Ⅳ |
|
|
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
|
|
4F20BTCI
SD4AW504U |
常柴股份有限公司
江蘇四達動力機械集團有限公司 |
1995
2270 |
50
50 |
|
|
專用功能 |
液壓系統總成 |
采用液壓系統使高空作業平臺回轉和升降 |
|
工作臂總成 |
采用二節折疊式工作臂 |
支腿形式和數量 |
外延式支腿4只 |
|
最大作業高度 |
12m |
最大作業半徑 |
5.8m |
|
工作斗額定載荷 |
200kg |
回轉角度 |
360° |
|
回轉速度 |
0~2r/min |
額定起吊質量 |
1000kg |
|
最大起吊高度 |
6.4m |
工作斗尺寸 |
1080 ×620 ×1100mm |
|
