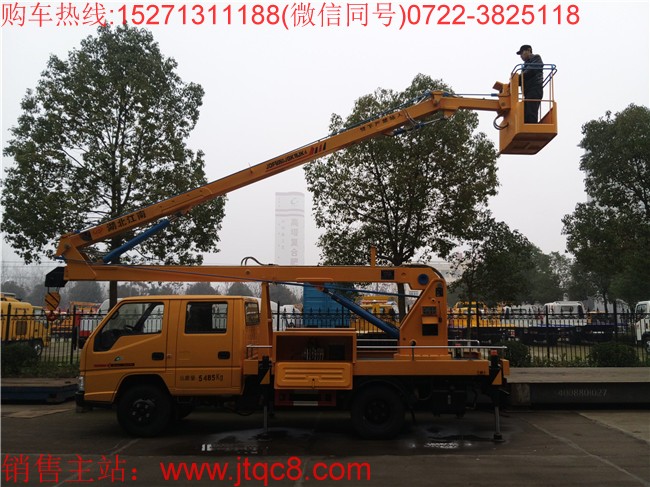

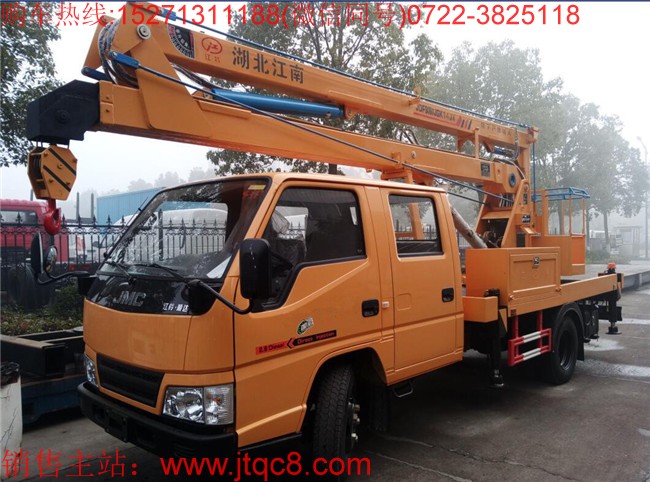

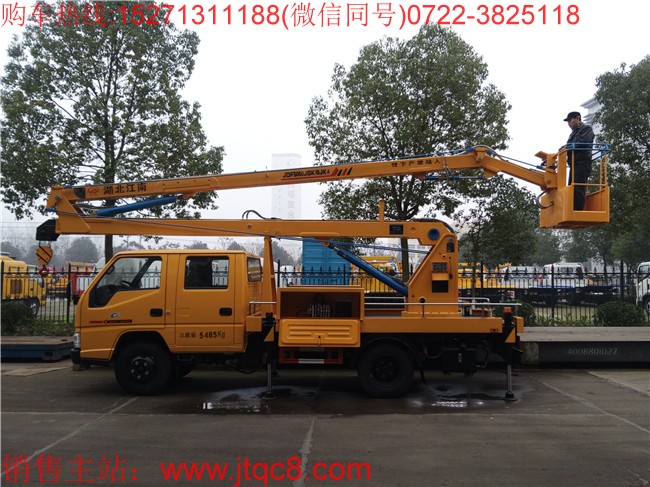

江鈴16米升降車（國五）主要技術參數】 |
|
產品商標 |
江特牌 |
公告批次 |
284 |
|
產品名稱 |
JDF5060JGK16J5型高空作業車 |
產品號 |
ZM7S6558017 |
|
總質量(Kg) |
5630 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸 |
7650×1990×3000 |
|
整備質量(Kg) |
5305 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2+3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
27/13 |
前懸/后懸 |
1065/1885 |
|
軸數 |
2 |
軸距 |
3360 |
|
軸荷(Kg) |
1990/3640 |
最高車速(Km/h) |
100 |
|
其它 |
隨底盤選裝駕駛室;吊鉤為選裝件;前伸820mm,后伸520mm;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接;后下部防護裝置斷面尺寸(寬×高):30×200(mm),離地高度:430mm.ABS系統型號:APG3550500A,ABS系統生產廠家:浙江亞太機電股份有限公司. |
|
【底盤技術參數】 |
|
底盤型號 |
JX1061TSG25 |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
江鈴牌 |
生產企業 |
江鈴汽車股份有限公司 |
|
外形尺寸 |
5865×1880×2020 |
輪胎數 |
6 |
|
接近角/離去角(°) |
27/18.5,15/18.5 |
輪胎規格 |
7.00R16LT 10PR |
|
鋼板彈簧片數 |
7/5+6 |
前輪距 |
1385 |
|
燃料種類 |
柴油 |
后輪距 |
1425 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
JX493ZLQ5
JX493ZLQ5A |
江鈴汽車股份有限公司
江鈴汽車股份有限公司 |
2771
2771 |
85
85 |
產品主要特點
1. 舉升液壓油缸采用進口密封件，工件斗在升降、旋轉過程中平穩過渡，不發抖不搖晃，安全性更好；
2. 隨車安裝四支推拉式液壓支腿，穩定性更強；四支腿可同步操作，也可單獨操作，支腿跨度，支腿跨距：縱向3300mm×橫向3380mm。
3. 舉升系統采用三節折臂，工作平臺可實現360度旋轉。設置有1000kg重量起吊；工作臂可前伸1M，上臂裝有舉升仰角指示標牌，可隨時觀察起身角度，以便安全作業。
4. 上下均帶操作系統，工作斗中帶操縱裝置，可在工作斗中操控升降、旋轉；外置拉桿機械調平系統，帶油缸鎖止功能，轉臺和工作斗雙位操作；工作斗內安裝有啟動和熄火控制。
5. 采用加強型東風專用底盤，整車一體化設計，承載力強、可靠性高。
6.該升降車作業結構簡單，操作方便，安全可靠，外型美觀，廣泛適用于市政、電力、路燈、廣告、攝影、通訊、園林、交通、工礦、碼頭等多種系統的高空作業。
專利之處：
1.電控操作
2.四條支腿可全部水平伸縮
3.工作斗內帶發動機啟動熄火裝置
4.吊勾臂可以伸縮1米
5.舉升仰角指示器
|
