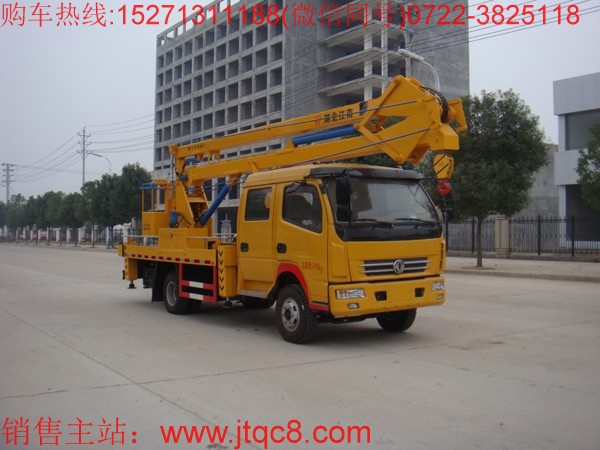

【東風18米升降車（國五）主要技術參數】 |
|
產品商標 |
江特牌 |
公告批次 |
280 |
|
產品名稱 |
JDF5080JGK18L5型高空作業車 |
產品號 |
ZM1GU51D010 |
|
總質量(Kg) |
7680 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸 |
8400×2320×3540 |
|
整備質量(Kg) |
7355 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2+3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
24/12 |
前懸/后懸 |
1180/2450 |
|
軸數 |
2 |
軸距 |
3300,3800,3950,4500 |
|
軸荷(Kg) |
2780/4900 |
最高車速(Km/h) |
90 |
|
其它 |
吊鉤為選裝件;前伸830mm,后伸140mm;ABS控制器型號/廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接,后下部防護裝置斷面尺寸(寬×高):30×200(mm),離地高度:480m. |
|
【底盤技術參數】 |
|
底盤型號 |
EQ1082GLJ2 |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車公司 |
|
外形尺寸 |
6185,6685,7190,7740×1950,2150×2190,2390,2490 |
輪胎數 |
6 |
|
接近角/離去角(°) |
24/11,24/13 |
輪胎規格 |
7.50-16LT,7.50R16LT,8.25-16LT,8.25R16LT |
|
鋼板彈簧片數 |
8/9+5,8/10+7,9/10+8 |
前輪距 |
1506,1590,1750,1770 |
|
燃料種類 |
柴油 |
后輪距 |
1530,1586,1650 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
CY4BK151
CY4SK251
YC4FA130-50 |
東風朝陽朝柴動力有限公司
東風朝陽朝柴動力有限公司
廣西玉柴機器股份有限公司 |
3856
3856
2982 |
105
115
95 |

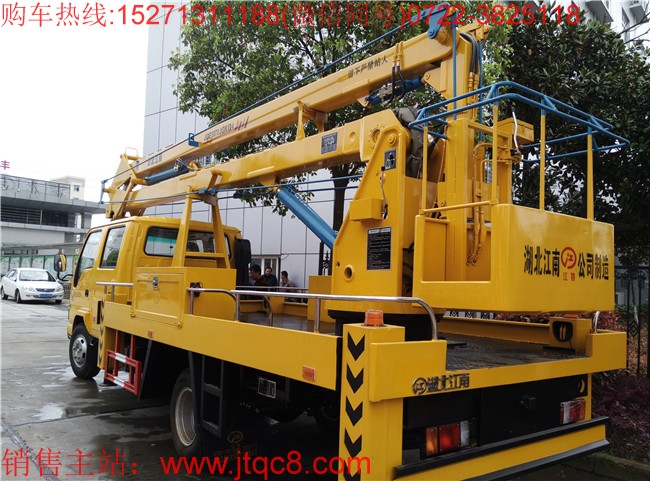

產品主要特點
1. 舉升液壓油缸采用進口密封件，工件斗在升降、旋轉過程中平穩過渡，不發抖不搖晃，安全性更好；
2. 隨車安裝四支推拉式液壓支腿，穩定性更強；四支腿可同步操作，也可單獨操作，支腿跨度，支腿跨距：縱向4020mm×橫向3780mm。
3. 舉升系統采用三節折臂，工作平臺可實現360度旋轉。設置有1000kg重量起吊，上臂裝有舉升仰角指示標牌，可隨時觀察起身角度，以便安全作業。
4. 上下均帶操作系統，工作斗中帶操縱裝置，可在工作斗中操控升降、旋轉；外置拉桿機械調平系統，帶油缸鎖止功能，轉臺和工作斗雙位操作，工作斗內安裝有啟動和熄火控制。
5. 采用加強型五十鈴專用底盤，整車一體化設計，承載力強、可靠性高。該升降車作業結構簡單，操作方便，安全可靠，外型美觀，廣泛適用于市政、電力、路燈、廣告、攝影、通訊、園林、交通、工礦、碼頭等多種系統的高空作業。
專利之處：
1.電控操作
2.四條支腿可全部水平伸縮
3.工作斗內帶發動機啟動熄火裝置
4.吊勾臂可以伸縮1米
5.帶舉升仰角指示器
|
