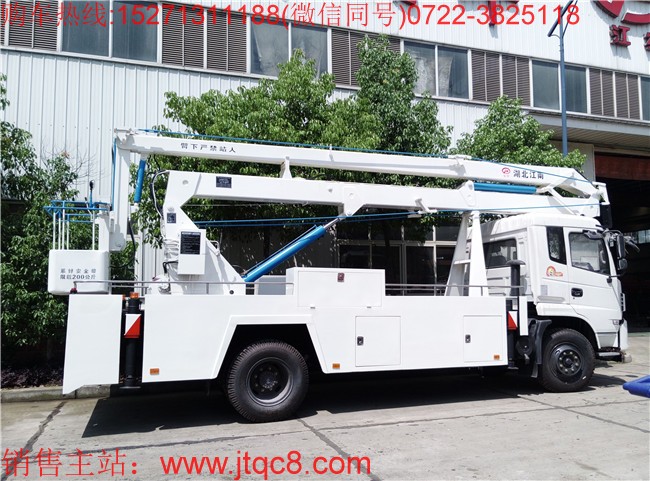

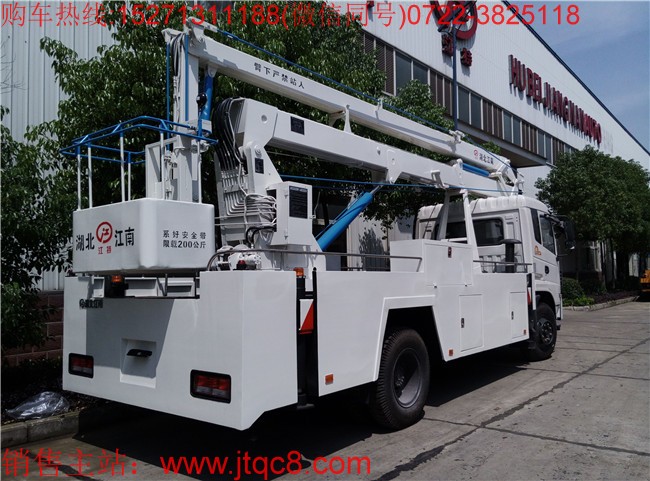

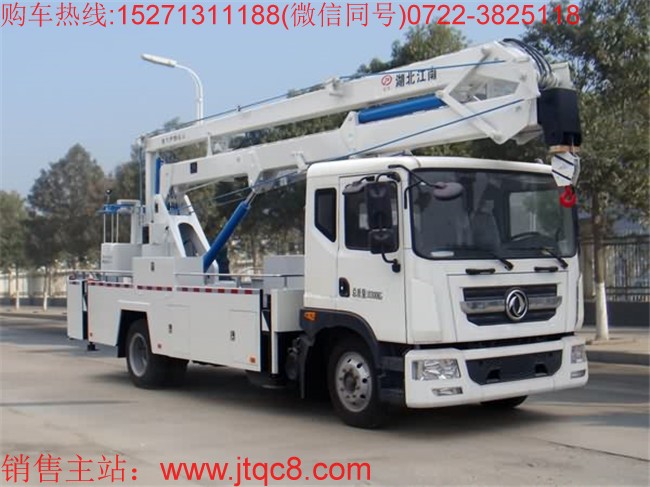

【東風20米升降車(國五)主要技術參數】 |
|
產品商標 |
江特牌 |
公告批次 |
284 |
|
產品名稱 |
JDF5100JGK20E5型高空作業車 |
產品號 |
ZM7SC558013 |
|
總質量(Kg) |
10300 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸 |
9380×2470×3800 |
|
整備質量(Kg) |
10105 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
18/11 |
前懸/后懸 |
1230/2500 |
|
軸數 |
2 |
軸距 |
4700 |
|
軸荷(Kg) |
4120/6180 |
最高車速(Km/h) |
110 |
|
其它 |
前伸730mm,后伸220mm;ABS型號/廠家:J ABS/焦作博瑞克控制技術有限公司;側面防護及后下部防護裝置為整體式結構,后下部防護裝置離地高度:540mm. |
|
【底盤技術參數】 |
|
底盤型號 |
EQ1140LJ9BDF |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
外形尺寸 |
8277×2380×2735 |
輪胎數 |
6 |
|
接近角/離去角(°) |
18/12.8 |
輪胎規格 |
8.25R20 |
|
鋼板彈簧片數 |
8/10+7 |
前輪距 |
1858 |
|
燃料種類 |
柴油 |
后輪距 |
1806 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
YC4S170-50 |
廣西玉柴機器股份有限公司 |
3767 |
125 |
產品主要特點
1. 舉升液壓油缸采用進口密封件，工件斗在升降、旋轉過程中平穩過渡，不發抖不搖晃，安全性更好；
2. 隨車安裝四支推拉式液壓支腿，穩定性更強；四支腿可同步操作，也可單獨操作，支腿跨度，支腿跨距：縱向2430mm×橫向前1600mm后2780mm。
3. 舉升系統采用三節折臂，工作平臺可實現360度旋轉。設置有1000kg重量起吊。上臂裝有舉升仰角指示標牌，可隨時觀察起身角度，以便安全作業。
4. 上下均帶操作系統，工作斗中帶操縱裝置，可在工作斗中操控升降、旋轉；外置拉桿機械調平系統，帶油缸鎖止功能，轉臺和工作斗雙位操作；工作斗內安裝有啟動和熄火控制。
5. 采用加強型東風專用底盤，整車一體化設計，承載力強、可靠性高。
6.該升降車作業結構簡單，操作方便，安全可靠，外型美觀，廣泛適用于市政、電力、路燈、廣告、攝影、通訊、園林、交通、工礦、碼頭等多種系統的高空作業。上車車輛啟動和熄火控制；
專利之處：
1.電控操作
2.四條支腿可全部水平伸縮
3.工作斗內帶發動機啟動熄火裝置
4.吊勾臂可以伸縮1米
5.帶舉升仰角指示器
|
