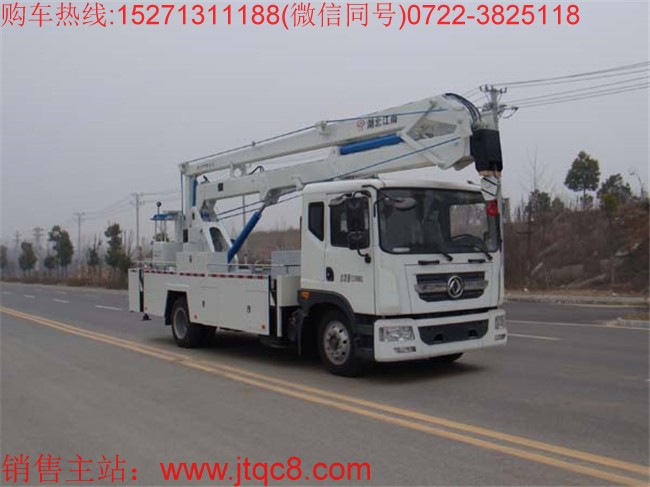

【東風22米升降車(國五)主要技術參數】 |
|
產品商標 |
江特牌 |
公告批次 |
288 |
|
產品名稱 |
JDF5120JGK22E5型高空作業車 |
產品號 |
ZMFK459901F |
|
總質量(Kg) |
12300 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸 |
10400×2470×3900 |
|
整備質量(Kg) |
12105 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
19/10 |
前懸/后懸 |
1230/3090 |
|
軸數 |
2 |
軸距 |
3950,4500,4700,5200,5600 |
|
軸荷(Kg) |
4605/7695 |
最高車速(Km/h) |
90 |
|
其它 |
前伸760mm,后伸120mm;側面防護及后下部防護裝置為整體式結構,后下部防護裝置離地高度:540mm;ABS系統生產廠家,型號 :焦作博瑞克控制技術有限公司,J ABS. |
|
【底盤技術參數】 |
|
底盤型號 |
EQ1161LJ9BDE |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
外形尺寸 |
7020,7880,8277,8888,9877×2380×2865,2885 |
輪胎數 |
6 |
|
接近角/離去角(°) |
19/13 |
輪胎規格 |
9.00R20,9.00-20,10.00R20 |
|
鋼板彈簧片數 |
8/10+7 |
前輪距 |
1858,1949,1923 |
|
燃料種類 |
柴油 |
后輪距 |
1806,1865 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
YC4EG170-50
YC4EG185-50
ISB210 50
ISB180 50
ISD160 50 |
廣西玉柴機器股份有限公司
廣西玉柴機器股份有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司 |
4730
4730
5900
5900
4500 |
125
136
155
132
118 |
產品主要特點
1. 舉升液壓油缸采用進口密封件，工件斗在升降、旋轉過程中平穩過渡，不發抖不搖晃，安全性更好；

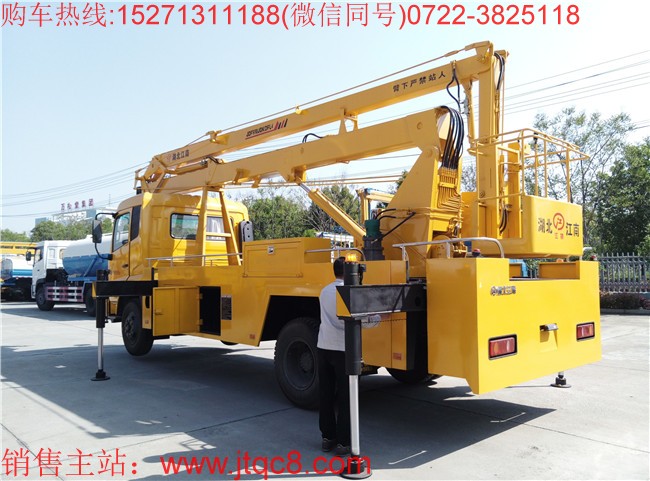

2. 隨車安裝四支推拉式液壓支腿，穩定性更強；四支腿可同步操作，也可單獨操作，支腿跨度，支腿跨距：縱向5600mm×橫向4000mm。

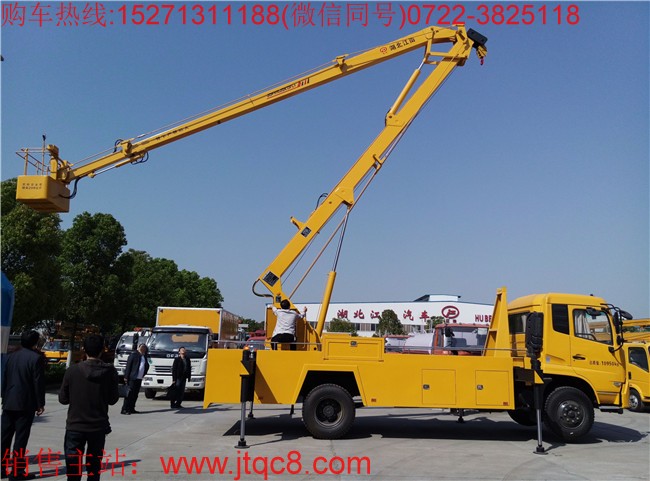

3. 舉升系統采用三節折臂，工作平臺可實現360度旋轉。設置有1000kg重量起吊；工作臂可前伸1M。上臂裝有舉升仰角指示標牌，可隨時觀察起身角度，以便安全作業。
4. 上下均帶操作系統，工作斗中帶操縱裝置，可在工作斗中操控升降、旋轉；外置拉桿機械調平系統，帶油缸鎖止功能，轉臺和工作斗雙位操作；工作斗內安裝有啟動和熄火控制。
5. 采用加強型東風專用底盤，整車一體化設計，承載力強、可靠性高。
6.該升降車作業結構簡單，操作方便，安全可靠，外型美觀，廣泛適用于市政、電力、路燈、廣告、攝影、通訊、園林、交通、工礦、碼頭等多種系統的高空作業。
專利之處：
1.電控操作
2.四條支腿可全部水平伸縮
3.工作斗內帶發動機啟動熄火裝置
4.吊勾臂可以伸縮1米
5.帶舉升仰角指示器
|
