重汽雙橋16噸水罐消防車（國五）主要技術參數
|
|
|
產品商標 |
江特牌 |
公告批次 |
289 |
|
產品名稱 |
JDF5314GXFSG160型水罐消防車 |
產品號 |
ZMHT85A401F |
|
總質量(Kg) |
30900 |
罐體容積(m3) |
15.55 |
|
額定載質量(Kg) |
15550 |
外形尺寸 |
10655×2500×3540 |
|
整備質量(Kg) |
14900 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2+4 |
載質量利用系數 |
|
|
接近角/離去角(°) |
14/11 |
前懸/后懸 |
1500/3205 |
|
軸數 |
3 |
軸距 4325+1350,4300+1400,4600+1350,4575+1400 |
5825+1350,5800+1400,
5225+1350,5200+1400 |
|
軸荷(Kg) |
6300/12300/12300 |
最高車速(Km/h) |
95 |
|
其它 |
罐體總?cè)莘e:15.55立方米;罐體尺寸(長×寬×高):4740×2400×1415(毫米);消防員按75千克/人計算;ABS系統型號為4460046300,生產企業為威伯科汽車控制系統(中國)有限公司;側面防護及后下部防護裝置材料材質:Q235;側面防護為整體式結構;后下部防護裝置連接方式:螺栓連接,斷面尺寸為直徑Φ100mm,離地高度:485mm. |
|
【底盤技術參數】 |
|
底盤型號 |
ZZ5347V4647E1 |
底盤名稱 |
特種作業車底盤（二類） |
|
商標名稱 |
豪沃牌 |
生產企業 |
中國重汽集團濟南卡車股份有限公司 |
|
外形尺寸 |
8500,9120,9895,11700,10855×2496×3125 |
輪胎數 |
10 |
|
接近角/離去角(°) |
14/23 |
輪胎規格 |
315/80R22.5,12.00R20,12.00-20 |
|
鋼板彈簧片數 |
10/12,10/- |
前輪距 |
2022,2041 |
|
燃料種類 |
柴油 |
后輪距 |
1830/1830 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
D10.34-50
D10.38-50
MC11.36-50
MC11.40-50 |
中國重型汽車集團有限公司
中國重型汽車集團有限公司
中國重型汽車集團有限公司
中國重型汽車集團有限公司
中國重型汽車集團有限公司 |
9726
9726
10518
10518
10518 |
249
276
268
297
327 |
液罐（外露式）
裝載量：水16000kg
材質：水罐部分為優質碳鋼板
板厚：底板、前封板, , 、后封板、隔板4mm，側板、防蕩板、頂板（防滑花紋鋼板）3mm
內部結構：焊接式，內設縱橫防蕩板，網格式結構，格間留有人孔，符合國家標準。<, /STRONG>

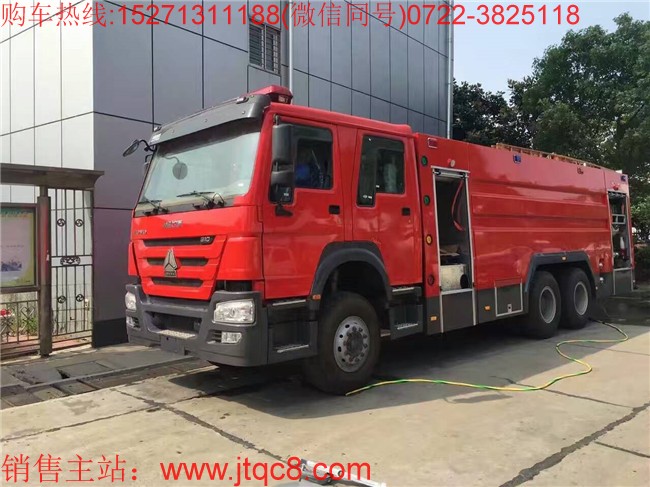

該車采用重汽豪沃國四底盤，車輛設計精巧，外型美觀大氣，線條流暢，整體式框架結構；
機動性能強，環保性能好，人性化設計，器材布置合理，取用方便；
消防泵型號:CB10/60型,流量:60L/S ,壓力:1.0MPa
兩用消防炮型號:PS50消防炮 壓力：1.0～1.2MPa 射 程：水≥60m，回轉角度：水平360°，俯仰-15°～80°

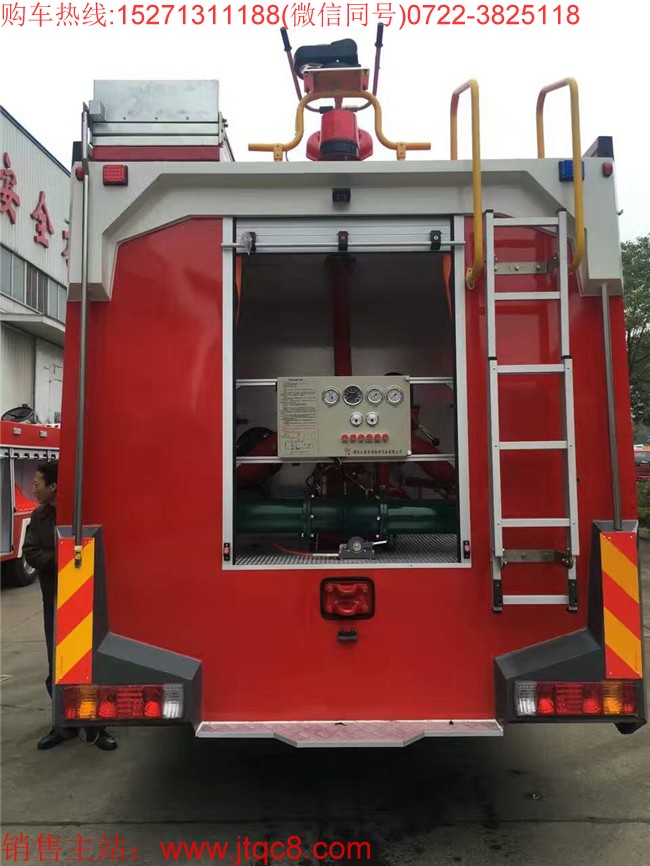

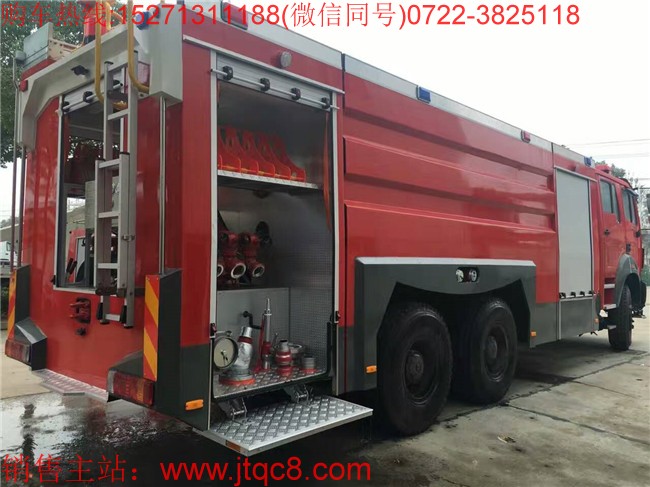

專用部分由液罐、泵室、器材箱、動力輸出及傳動系統、管路系統、電氣系統組成；
采用雙排整體式結構，視野開闊，消防車可在行進中滅火，射程遠，滅火戰斗力強。
|
